您当前的位置:首页 / 产品展示 / 51漫画成人版网页版 / 气动活塞51漫画成人版网页版
所属分类： 51漫画成人版网页版

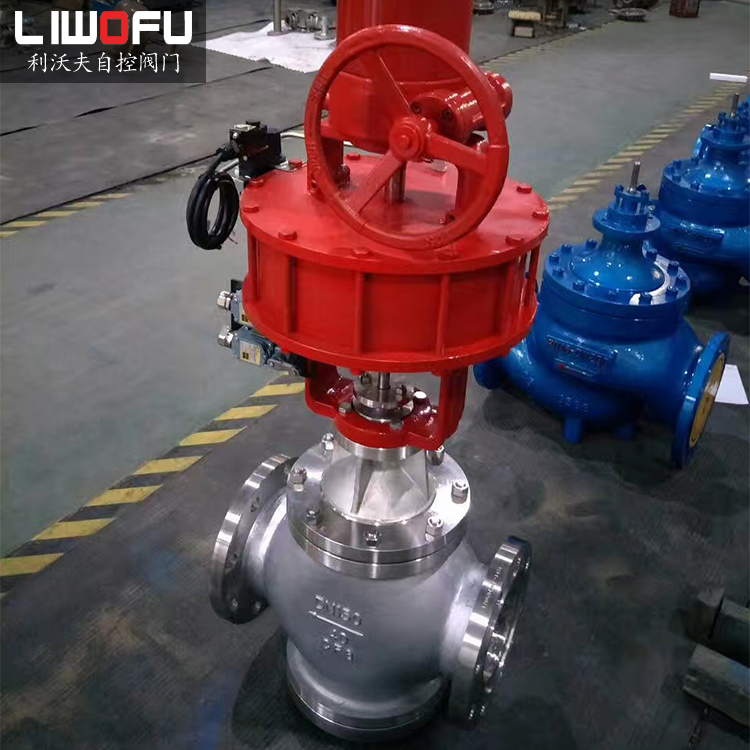

气动活塞51漫画成人版网页版由气动活塞执行器和直行程调节机构组成，中心形成在支架侧面。气动活塞51漫画成人版网页版根据调节机构的形状可分为直通式单座51漫画成人版网页版（ZSQP型）、直通套筒51漫画成人版网页版（ZSQM型）、三通51漫画成人版网页版（ZSQN型）三种。
产品详情
气动活塞51漫画成人版网页版是气动单元组合设备的执行单元。接收来自调节器的信号以控制工艺管道中流体的关闭和连接或切换流道。本产品具有操作力大、创新阀体设计、流阻小、额定流量系数大、允许压差大、密封性能优良等优点。因此，51漫画成人版网页版被广泛应用于石油、化工、冶金、电力、轻工和纺织行业制造过程的自动和远程控制系统中。
气动活塞51漫画成人版网页版由气动活塞执行器和直行程调节机构组成，中心形成在支架侧面。气动活塞51漫画成人版网页版根据调节机构的形状可分为直通式单座51漫画成人版网页版（ZSQP型）、直通套筒51漫画成人版网页版（ZSQM型）、三通51漫画成人版网页版（ZSQN型）三种。气动活塞执行器有两种类型：单作用（弹簧复位）和双作用（双进气）。采用单作用执行机构，整机的运行方式可分为气闭（水平管路连接）和气开（水平管路断开）。气动活塞51漫画成人版网页版有硬密封和软密封两种密封类型，适用于各种温度和压力。
气动活塞51漫画成人版网页版采用平衡阀芯，可以增加截止压差。三通51漫画成人版网页版采用具有三个流路口的四通阀体，特别适用于两个流路之间的切换。
切断机构主要技术参数
公称压力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 125 | 260 | 350 | 540 |
公称压力MPa | 1.6；4.0；6.4 | ||||||||||
行程mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
流量特性 | 快开 | ||||||||||
介质温度℃ | 软密封：-40~150（常温型）；硬密封：-40~200（常温型）、-40~450（中温型） | ||||||||||
| 法兰尺寸、型式 | PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 | ||||||||||
阀体材质 | ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti | ||||||||||
阀座、阀芯材质 | 1Cr18NI9；0Cr18Ni12Mo2Ti | ||||||||||
上阀盖型式 | 普通式（常温型）；热片式（中温型） | ||||||||||
注可提供GB、ANSI、JP、JIS、DIN等法兰结构型式，法兰距离可根据用户需要确定。
执行机构主要技术参数与切断机构匹配关系
公称通径mm | 执行机构型号 | 气缸直径mm | 行程mm | 进气孔螺纹 | 备注 | |||
常温型 | 中温型 | 常温型 | 中温型 | 常温型 | 中温型 | ZSP：单作用 ZSP：双作用 | ||
20 | ZSPA B-1 | ZSPA B-1 ZSN-1 | 150 | 150 | 10 | M16×1.5 | M16×1.5 | |
25 | ||||||||
40 | ZSPA B-2 ZSN-1 | 200 | 16 | |||||
50 | ||||||||
65 | ZSPA B-2 | ZSPA B-3 ZSN-2 | 200 | 300 | 25 | M20×1.5 | ||
80 | ||||||||
100 | 30 | |||||||
150 | ZSPA B-3 | ZSPA B-4 ZSN-3 | 300 | 400 | 40 | M20×1.5 | M24×2 | |
200 | 60 | |||||||
性能指标
公称压力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||
阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
软密封泄漏量 | 水试 △P=△Pmax mlmin | 0 | ||||||||||
气试 △P=0.35MPa 气泡数/min | 1 | 1 | 2 | 3 | 4 | 6 | 11 | 18 | 27 | 45 | ||
硬密封泄漏量 | 水试MPa | 4.0 | 3.0 | |||||||||
ml/min | 0.24 | 0.30 | 0.38 | 0.48 | 0.60 | 0.78 | 0.96 | 1.2 | 1.125 | 1.35 | 1.8 | |
气试 △P=0.35MPa ml/min | 23.3 | 29.2 | 37.3 | 46.7 | 58 | 75.8 | 93.3 | 116.7 | 145.8 | 175 | 233.3 | |
切断时间S | 0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||||
额定行程偏差% | ±6 | |||||||||||
允许压差
公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
气缸直径mm | 150 | 200 | 300 | 400 | |||||||||
气 源 压 力 KPa | 500 | 允 许 压 差 | 整机 气关式 | 流开 | 4.0 | 4.0 | 2.6 | 2.2 | 3.8 | 2.6 | 2.0 | 1.95 | 1.59 |
流关 | 4.0 | 4.0 | 4.0 | 3.1 | 3.1 | 3.2 | 1.6 | 2.0 | 1.63 | ||||
整机气开式 | 流开 | 4.0 | 3.0 | 2.1 | 1.7 | 1.7 | 1.1 | 0.9 | 0.52 | 0.43 | |||
流关 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 3.6 | 2.7 | 3.4 | 2.2 | ||||
外形尺寸
公称通径DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
L | PN MPa | 1.6 | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 500 | 635 |
4.0 | 650 | ||||||||||
6.4 | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 520 | 650 | ||
H | 65 | 70 | 85 | 90 | 100 | 105 | 125 | 170 | 205 | ||
不带手轮 | H1 | 常温型 | 445 | 455 | 485 | 485 | 605 | 605 | 620 | 962 | 988 |
中温型 | 596 | 606 | 636 | 636 | 770 | 770 | 785 | 1178 | 1226 | ||
带手轮 | H1 | 常温型 | 630 | 640 | 670 | 670 | 790 | 790 | 805 | 1087 | 1113 |
中温型 | 781 | 791 | 821 | 821 | 955 | 955 | 970 | 1303 | 1351 | ||
H2 | 160 | 160 | 160 | 160 | 160 | 160 | 270 | 270 | 270 | ||
H3 | 220 | 220 | 220 | 220 | 220 | 220 | 390 | 390 | 390 | ||
